Детальное описание

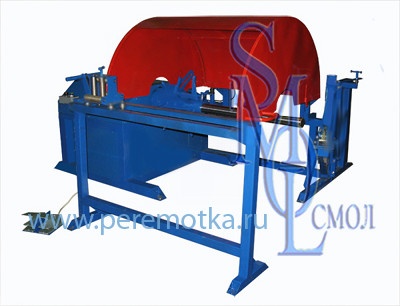

Станок с электроприводом, предназначенный для намотки и измерения троса диаметром от 2 до 50 мм. Диапазон используемых барабанов с 4 по 11 типоразмер. Исполнение станка напольное. Максимальная грузоподъемность устройства намотки троса составляет 2000 кг.
Устройство намотки троса оснащено ручным кабелеукладчиком, что позволяет получать более равномерную укладку троса. Раскладчик имеет ручной привод и управляется оператором. Максимальная ширина раскладки перематываемого троса 1000 мм. Технологический контроль длины осуществляется измерителем, реализованном как на электронном счетчике , так и на механическом счетчике компании Line Seiki. Измеритель расположен на отдельной стойке.
Стандартная комплектация Устройства намотки троса УНТ-10:
- барабан технологический, предназначен для намотки троса в бухты аккуратной геометрической формы;
- башмак поджимной на вал - для исключения перемещения барабана по оси во время перемотки троса;
- раскладчик троса ручной, позволяет получать более плотную и равномерную раскладку перематываемого троса на барабан или в бухту;
- стойка управления педальная - упрощает управление станком;
- измеритель троса (стойка в комплекте), реализованный как на герметичном счетчике, так и на механическом счетчике компании Line Seiki.
Устройство намотки троса УНТ-10 спроектировано для намотки на барабаны и в бухты. Требуемая длина намотки устанавливается заранее оператором. Станок оснащен мотор-редуктором. Преобразователь частоты позволяет плавно изменять скорость перемотки. По достижении запрограммированной длины, устройство намотки троса предварительно снизив скорость, осуществляет остановку.
Преимущества Устройства намотки троса УНТ-10:
- система управления устройства проста и удобна;
- станок осуществляет качественную намотку троса;
- устройство обеспечивает точность измерения;
- обладает надежностью и высокой производительностью;
- удобная консольная установка барабана;
- устройство обеспечивает аккуратное формирование бухт
Устройство намотки троса УНТ-10. Технические характеристики.
| Наименование параметра Устройства намотки троса | Значение |
| Диапазон используемых барабанов (№) | 4...11 |
| Диаметр осевого отверстия (мм) | 72 |
| Максимальный вес барабана с тросом без опоры вала (кг) | 700 |
| Максимальный вес барабана с тросом с установкой опоры вала (кг) | 2000 |
| Максимальный барабан для работы без опоры вала (№) | 8 |
| Номинальная мощность привода (кВт) | 0,55 |
| Крутящий момент на валу (Н м) | 470 |
| Диапазон частот вращения без сохранения момента (об/мин) | 2,2...19,8 |
| Время торможения барабана максимально (сек) | 4 |
| Блокировка вала от проворачивания | + |
Режим работы привода под управлением частотного преобразователя: |
|
Режим работы системы управления Устройства намотки троса УНТ-10:
| + |
Способ установки-снятия барабана на Устройство намотки троса УНТ-10: |
|
| Напряжение питания, 1-фазное, 50Гц | 220В |
Интерфейсы для подключения Устройства намотки троса УНТ-10: |
|
| Условия эксплуатации Устройства намотки троса УНТ-10 | помещение |
| Температура воздуха (град С) | 5...40 |
| Влажность (%) | до 90 |
| Габариты (мм) | 2830х2330х1585 |
| Масса | 520 |
Технологические характеристики ручного раскладчика Устройства намотки троса УНТ-10
| Наименование параметра | Значение |
| Ширина раскладки (мм) | 1000 |
| Диаметр троса (мм) | 2...50 |
| Габаритные размеры (мм) | 1540х560х1485 |
| Масса (кг) | 60 |
Технологические характеристики Измерителя длины троса Устройства намотки УНТ-10
| Название параметра | Значение |
| Точность измерения (%) | +/- 1 |
| Диаметр троса (мм) | 2...50 |
| Счетчик электронный | ИД-2 |
| Габаритные размеры (мм) | 304х150х385 |
| Масса (кг) | 13 |
