НОВЫЕ полуавтоматы зубофасочные ВСН-550, ВСН-550-2 - Продам в Смоленске
Детальное описание

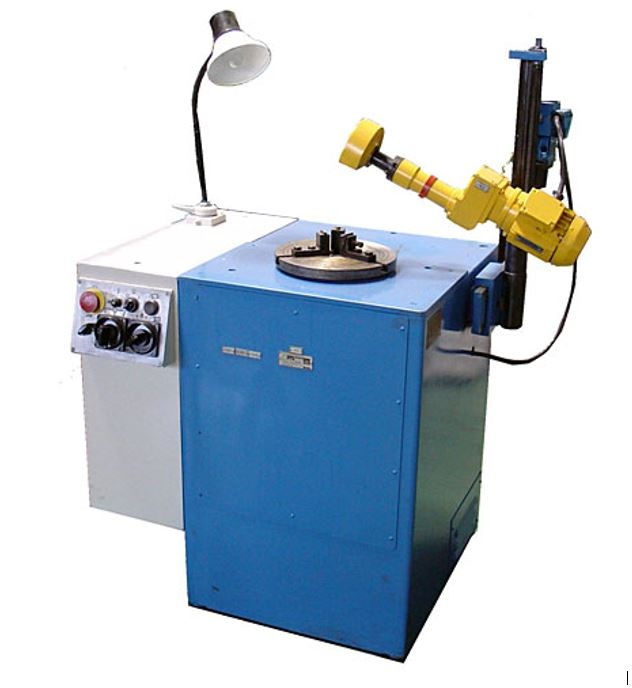

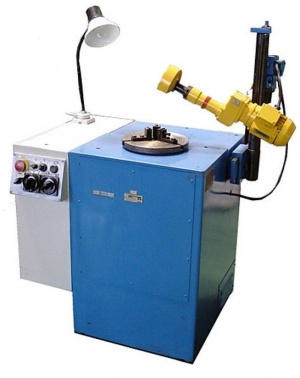

Поставим в Ваш адрес НОВЫЕ полуавтоматы зубофасочные ВСН-550, ВСН-550-2
Полуавтомат предназначен для снятия заусенцев и образования фасок по контуру зубьев прямозубых и косозубых цилиндрических колёс с наружным и внутренним зацеплением, конических, прямозубых и косозубых колёс, валов-шестерён, червячных колёс и звёздочек абразивным кругом.
Особенности конструкции:
- Полуавтоматы изготавливаются в следующих исполнениях:
- ВСН-550 - с одним шпинделем для снятия фасок с одного торца.
- ВСН-550-2 - с двумя шпинделями для снятия фасок с двух торцев изделия одновременно.
| Наибольший диаметр обрабатываемых колес, мм | 500 |
| Наименьший наружный диаметр, мм | 70 |
| Модуль обрабатываемых зубчатых колес, мм | 1,5...10 |
| Наибольшая высота обрабатываемых колес, мм | 350 |
| Наименьший диаметр обрабатываемых колес, мм | 70 |
| Наибольший диаметр шлифовального круга по ГОСТ 21963-82, мм | 125 |
| Диаметр конца шпинделя инструмента по ГОСТ 2270-78, мм | 14 |
| Расстояние от основания полуавтомата до верхнего тор-ца планшайбы, мм | 910 |
| Расстояние от оси изделия до передней стенки полуав-томата, мм | 250 |
| Наименьшее расстояние от стола до торца изделий при обработке нижнего торца, мм | 150 |
| Наибольшее вертикальное перемещение шлифовальной головки, мм | 300 |
| Частота вращения круга, мин-1 | 7700 |
| Пределы частот вращения стола (бесступенчатое), мин-1 | 0,3...6 |
| Мощность электродвигателя главного привода, кВт | 0,12 |
| Габаритные размеры полуавтомата, мм | 1050x870x1400 |
| Масса полуавтомата, кг | 350 |
| Суммарная мощность, кВт | 0,74 |
