Продам НОВЫЕ токарно-винторезные станки моделей 16ВТ20П-21(95), 16ВТ20П-22(95) в Смоленске
+74957441039
Детальное описание

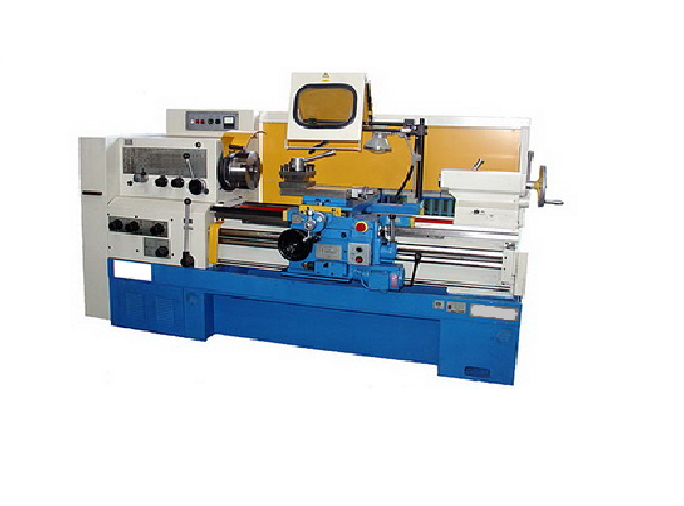

Поставим в Ваш адрес НОВЫЕ токарно-винторезные станки моделей 16ВТ20П-21(95), 16ВТ20П-22(95)
ОПИСАНИЕ
Станки повышенной точности универсальные токарно-винторезные предназначены для выполнения широкого спектра токарных работ: операций наружного точения и растачивания внутренних цилиндрических и конических поверхностей, сверления, зенкерования и развёртывания, а также нарезания наружных и внутренних метрических, дюймовых, модульных и питчивых резьб.
Станки выпускаются с МЦР 1000мм-16ВТ20П-21 и 1500мм-16ВТ20П-22.
Особенности конструкции:
· Конструкция станков и их технические характеристики обеспечивают высококачественную обработку деталей из различных материалов современным режущим инструментом на оптимальных режимах резания.
· Жесткий резцедержатель на 4 позиции.
· Закалённые шлифованные направляющие станины, обеспечивают длительный срок службы и повышенную точность обработки.
· Пневморазгрузка задней бабки.
· Фартук имеет собственный привод ускоренного перемещения каретки и суппорта, позволяет осуществлять работу по упорам с автоматическим отключением подачи при контакте с упором в момент увеличения нагрузки на реечной шестерне.
· Коробка подач обладает высокой жесткостью кинематической цепи и позволяет производить нарезку резьб 11 и 19 ниток на дюйм без смены шестерен гитары.
· Ограждения зоны резания и патрона, электрические и механические блокировки гарантирует безопасую работу на станке
| Наибольший диаметр обрабатываемой заготовки, мм | |
| - над станиной | 500 |
| - над суппортом | 275 |
| Наибольшая длина устанавливаемой заготовки | 1000, 1500* |
| Диаметр отверстия шпинделя, мм | 55;95** |
| Наибольшая высота резца, устанавливаемого на станке, мм | 25 |
| Наибольшая длина перемещения резцовых салазок суппорта, мм | 150 |
| Наибольшая длина перемещения каретки: продольного (поперечного), мм | 870, 1375*, (285) |
| Наибольшее перемещение пиноли задней бабки, мм | 150 |
| Пределы частот вращения шпинделя, мин-1 | 80-1600** |
| Количество скоростей шпинделя прямого (обратного) вращения | 24 (12);9(9)** |
| Пределы рабочих подач суппорта, мм/об. | |
| - продольных | 0,05...2,8 |
| - поперечных | 0,025...1,4 |
| Количество подач суппорта продольных (поперечных) | 24 (24) |
| Пределы шагов нарезаемых резьб: | |
| - метрических, мм | 0,5...112 |
| - дюймовых, число ниток на 1 дюйм | 56...0,5 |
| - модульных, модуль | 0,5...112 |
| - питчевых, питч | 56...0,5 |
| Скорость быстрых перемещений суппорта, м/мин | |
| - продольных | 3,8 |
| - поперечных | 1,9 |
| Наибольший крутящий момент на шпинделе, кНм | 1,0 |
| Мощность привода главного движения, кВт | 11,0;6,5;7,5;10,5** |
| Габаритные размеры станка, мм: | 2800, 3300*x1265x1505 |
| Масса станка, кг | 3000, 3250* |
* - для станков 16ВТ20П-22.
** - для станков 16ВТ20П-21-95.
