Продам АВТОМАТИЧЕСКИЙ ФОРМИРОВАТЕЛЬ КОРОБОВ «O’BOX» в Серпухове

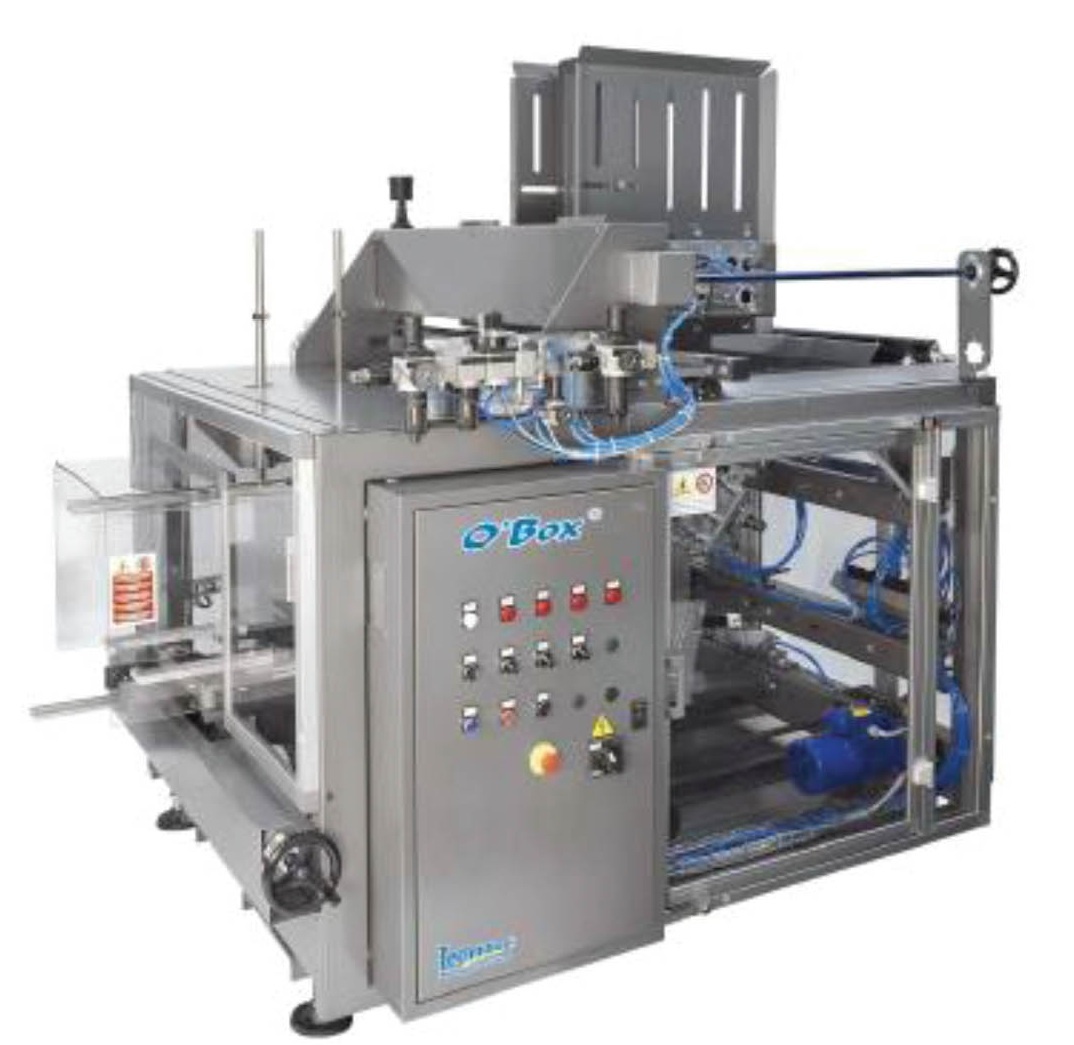

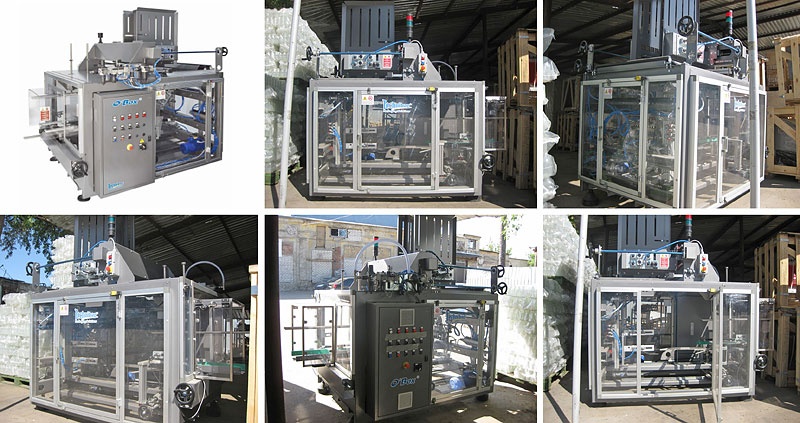

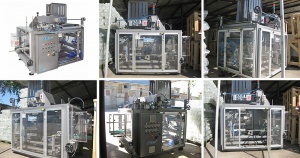

АВТОМАТИЧЕСКИЙ ФОРМИРОВАТЕЛЬ КОРОБОВ «O’BOX» предназначен для формирования картонных коробов из сложенных заготовок с последующей проклейкой нижних клапанов клеем-расплавом (опция).

Несущая рама изготовлена из углеродистой стали, закрытой алюминиевыми панелями.

Доступ к внутренним механизмам машины осуществляется посредством открывающихся дверей с алюминиевыми рамками и панелями из прозрачного органического стекла (плексигласа). При открывании дверей происходит активация подсоединенных микро – датчиков системы защиты, и машина моментально останавливается.

Машина состоит из следующих модулей:

* НАКОПИТЕЛЬНЫЙ МАГАЗИН ДЛЯ КАРТОНА

* МЕХАНИЗМ ПЕРЕМЕЩЕНИЯ КАРТОНА

* МЕХАНИЗМ РАСКРЫВАНИЯ КАРТОНА

* МЕХАНИЗМ ЗАГИБА НИЖНИХ КЛАПАНОВ

1. НАКОПИТЕЛЬНЫЙ МАГАЗИН ДЛЯ КАРТОНА

Накопительный магазин состоит из боковых ограничителей, регулируемых по ширине, в зависимости от используемого формата картона.

Извлечение картона из магазина осуществляется посредством наклонного манипулятора, оснащенного пневматическими присосками. Присоски удерживают картон до момента перемещения механизма на горизонтальную передаточную каретку.

2. МЕХАНИЗМ ПЕРЕМЕЩЕНИЯ КАРТОНА

Передаточная каретка служит для перемещения картона со станции раскрывания до механизма загиба нижних клапанов короба. Она состоит в основном из анодированного сплава алюминия; на ней расположены две направляющие с роликами, осуществляющие перемещение.

Горизонтальное перемещение осуществляется мотор редуктором и поршневым штоком.

3. МЕХАНИЗМ РАСКРЫВАНИЯ КАРТОНА

Данный механизм оснащен пневматическими стаканчиками (присосками).

Вся машина приводится в движение посредством кулачкового механизма, который с помощью рычажного механизма в свою очередь осуществляет движение механизма раскрывания картона.

4. МЕХАНИЗМ ЗАГИБА НИЖНИХ КЛАПАНОВ

Механизм загиба клапанов регулируется по высоте вращением регулировочного колеса.

Данный механизм состоит из центральных направляющих, осуществляющих загиб боковых створок короба.
