ИПИТ-3М искатель повреждений изоляции трубопроводов

Искатель повреждений изоляции трубопроводов ИПИТ-3М предназначен для обнаружения мест сквозных повреждений изоляционных покрытий металлических трубопроводов без вскрытия грунта, а также для определения местоположения и глубины залегания трассы трубопровода. Искатель повреждений ИПИТ-3М позволяет снизить затраты на эксплуатацию трубопроводов и увеличить срок их службы за счет своевременного и точного определения мест повреждений изоляции и их устранения.

Принцип работы искателя основан на обнаружении изменения напряженности электромагнитного поля, создаваемого вокруг исследуемого металлического трубопровода протекающим по нему током, в местах повреждения изоляции. Для формирования тока используется генератор переменного напряжения. Величина напряженности электромагнитного поля измеряется приемным устройством, в котором в качестве преобразователя напряженности электромагнитного поля в электрический сигнал используются электрические и магнитные антенны.

Функциональные возможности:

Основное достоинство прибора - это бесконтактный метод обнаружения мест повреждения. Прибор определяет место повреждения в радиусе до 0,5 м. Точное местоположение поврежденного объекта подтверждается минимальным значением на графике на экране дисплея и появлением звукового сигнала в головных телефонах.

Искатель ИПИТ-3М отличается повышенной помехозащищенностью. Оператор устанавливает параметры работы приемного устройства, выбирает режим работы (поиск повреждений, определение глубины залегания трубопровода и установка частоты настройки приемника) и фиксирует уровень отображения принимаемого сигнала, удобного для наблюдения. На дисплее приемника отображается характер изменения разности величин напряженности электромагнитного поля над трубопроводом.

Прибор обладает повышенной прочностью, оболочки искателя ИПИТ-3М защищены от проникновения твердых тел и воды.

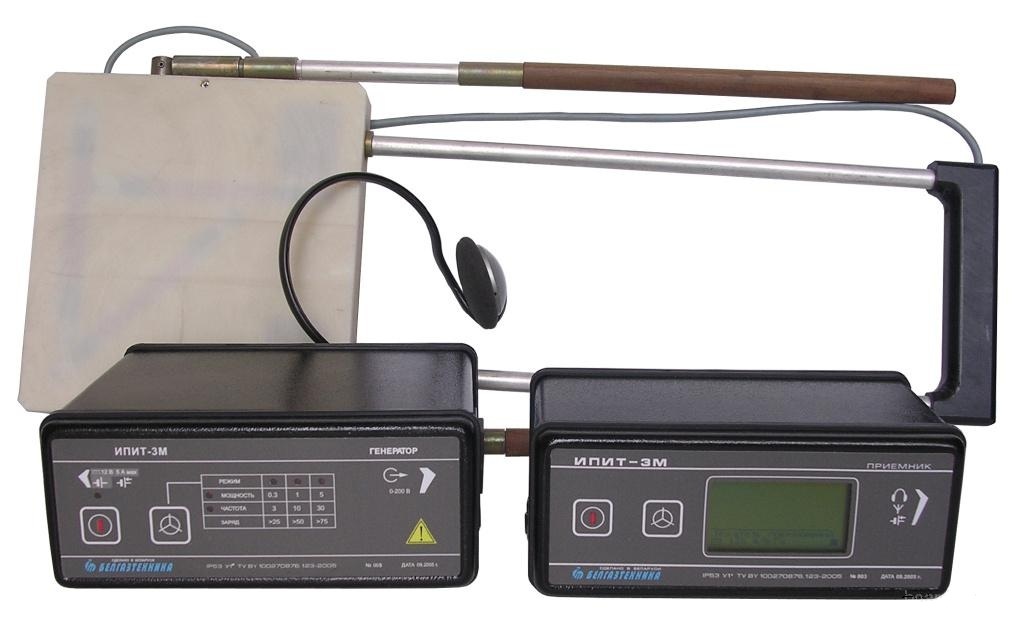

Состоит из генератора, антенного и приемного устройств. Комплектуется заземлителем, наушниками, зарядным устройством и соединительными кабелями.

Технические характеристики ИПИТ-3М:

Минимальная площадь обнаруживаемого повреждения изоляционного покрытия трубопровода, не более 10 мм⊃2

Максимальная глубина залегания исследуемого трубопровода 5 м

Максимальный радиус локализации места повреждения изоляционного покрытия не более 0,5 м

Перечень частот, на которых может работать искатель повреждений 3; 5; 9 кГц

Мощность выходного сигнала генератора не менее 30 В•А (при внешнем источнике питания)

Сопротивление изоляции выходных цепей генератора не менее 20 МОм

Напряжение внешнего источника питания 11,5 - 14 В

Сопротивление изоляции выходных цепей генератора не менее 20 МОм

Чувствительность приемного устройства не более 2 мкВ

Время непрерывной работы антенного и приемного устройств без подзарядки аккумуляторов не менее:

Генератора 3 часов

Приемного устройства               16 часов

Технические характеристики:

Скорость движения оператора при обследовании от 0,2 до 1,0 м/с

Прочность к механическим воздействиям исполнение L 1 по ГОСТ 12997-84

Степень защиты оболочки IP53 по ГОСТ 14254-96

Климатическое исполнение У1* по ГОСТ 15150

Температурный диапазон от -20 до +40 С

Комплект поставки

Генератор, антенное устройство, приемное устройство, наушники, техническая документация

Питание внешний источник, встроенный аккумулятор

Габаритные размеры не более:

Генератора 200×80×200 мм

Антенного устройства 200×80×120 мм

Приемного устройства               1150×200×600 мм

Масса составных частей искателя не более:

Генератора со встроенным аккумулятором 4,3 кг

Приемника 1,5 кг

Антенного устройства 1,5 кг

Срок службы и эксплуатации не менее 8 лет
