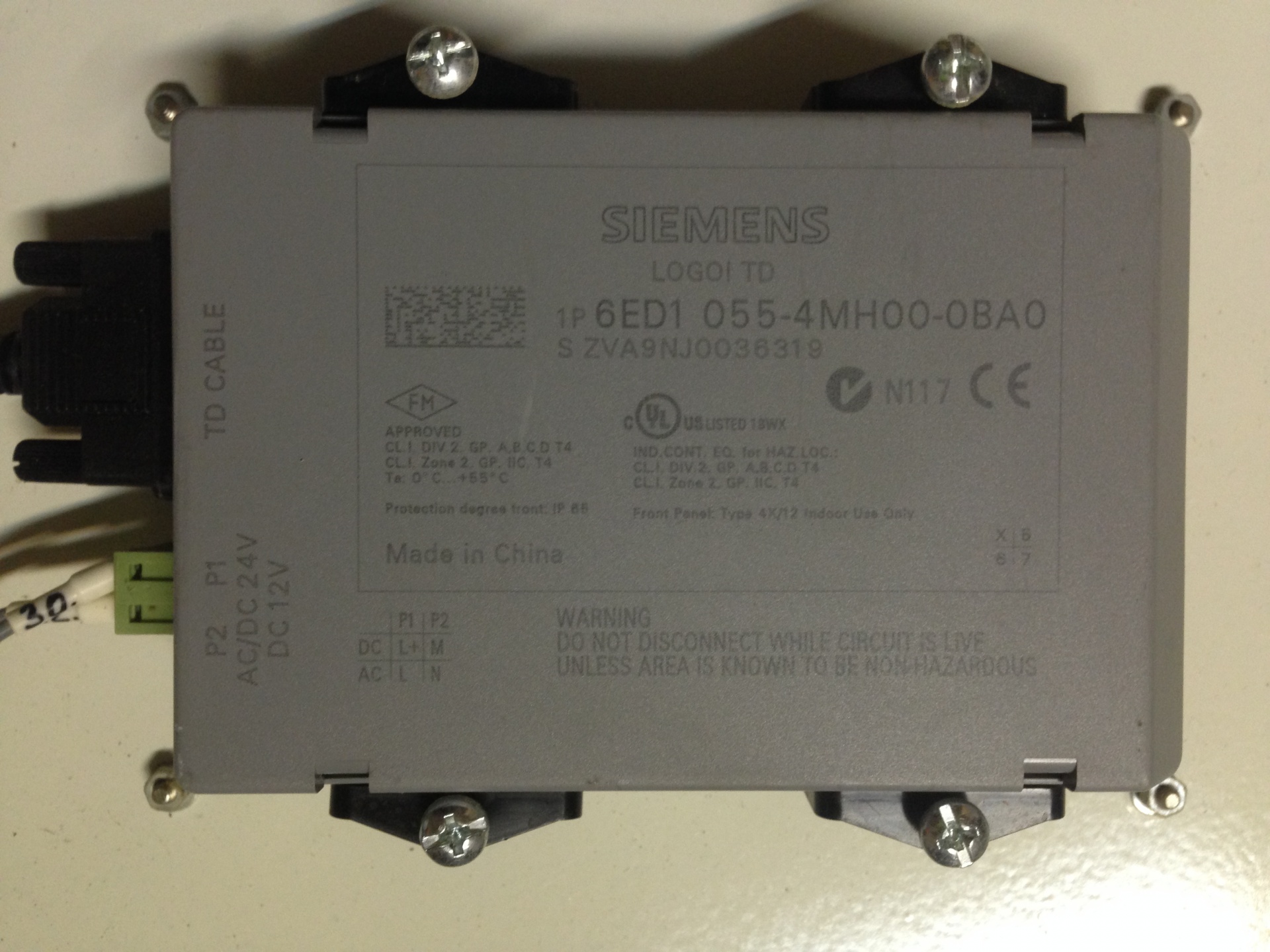

Siemens LOGO! TD Дисплей текстовый для LOGO Б/У - Продам в Москве

Технические данные текстового дисплея

LOGO! TD 6ED1055-4MH00-0BA0

Электрические параметры:

Напряжение питания:

=12 В/~=24 В

• номинальное значение

~20.4 … 26.4 В

• допустимый диапазон изменений

=10.2 … 28.8 В

Частота переменного тока

47 … 63 Гц

Потребляемый ток, типовое значение

65 мА при =12 В

40 мА при =24 В

90 мА при ~24 В

Скорость передачи данных

19 200 бод

Органы управления и индикации

Дисплей

LCD с внутренней подсветкой

Разрешение экрана

4 строки по 12 или по 24  символа

Количество мембранных клавиш

10

• из них программируемых

4

Система сообщений

Общее количество текстовых сообщений, не более

50

Общее количество бар-графиков, не более

32

Количество элементов в сообщении, не более:

• значений параметров

4

• бар-графиков

4

• состояний дискретных входов и выходов

4

• значений даты и времени

4

• значений аналоговых входов

2

Конструкция

Встроенные интерфейсы:

• подключения к модулю LOGO!

9-полюсное гнездо соединителя D-типа

• подключения цепи питания

Съемный 2-полюсный терминальный блок

Степень защиты корпуса

Фронтальная панель – IP65, остальная часть корпуса IP20

Габариты, мм

128.2 х 86 х 38.7

Масса

220 г

Монтаж

С помощью скоб

аналоговых входов, не более

8

Размеры монтажного отверстия

Ширина x Высота (119,5+0,5 мм) x (78,5+0,5мм)

ЖК-дисплей и подсветка

Срок службы подсветки *

20 000 часов

Срок службы дисплея **

50 000 часов
