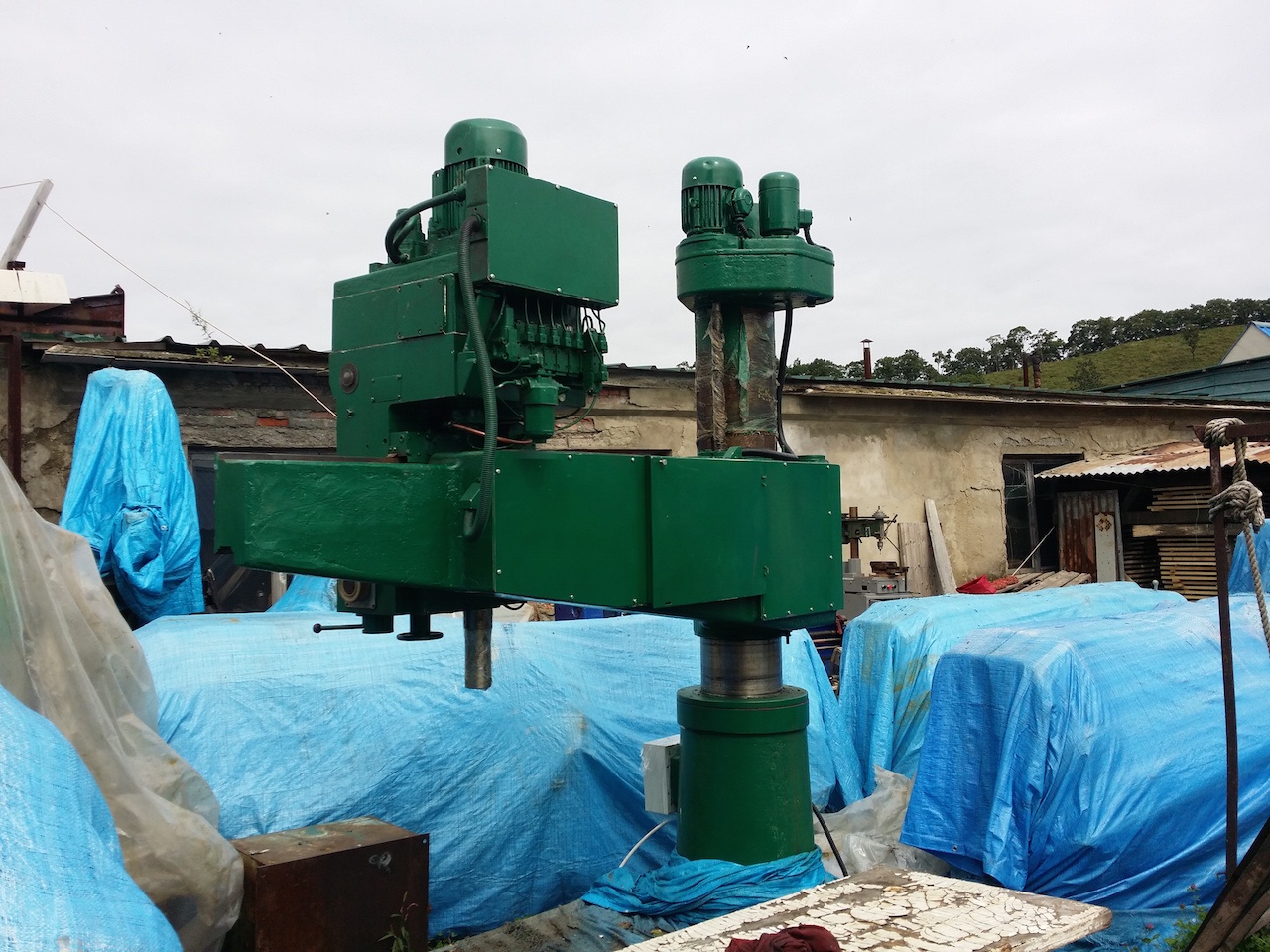

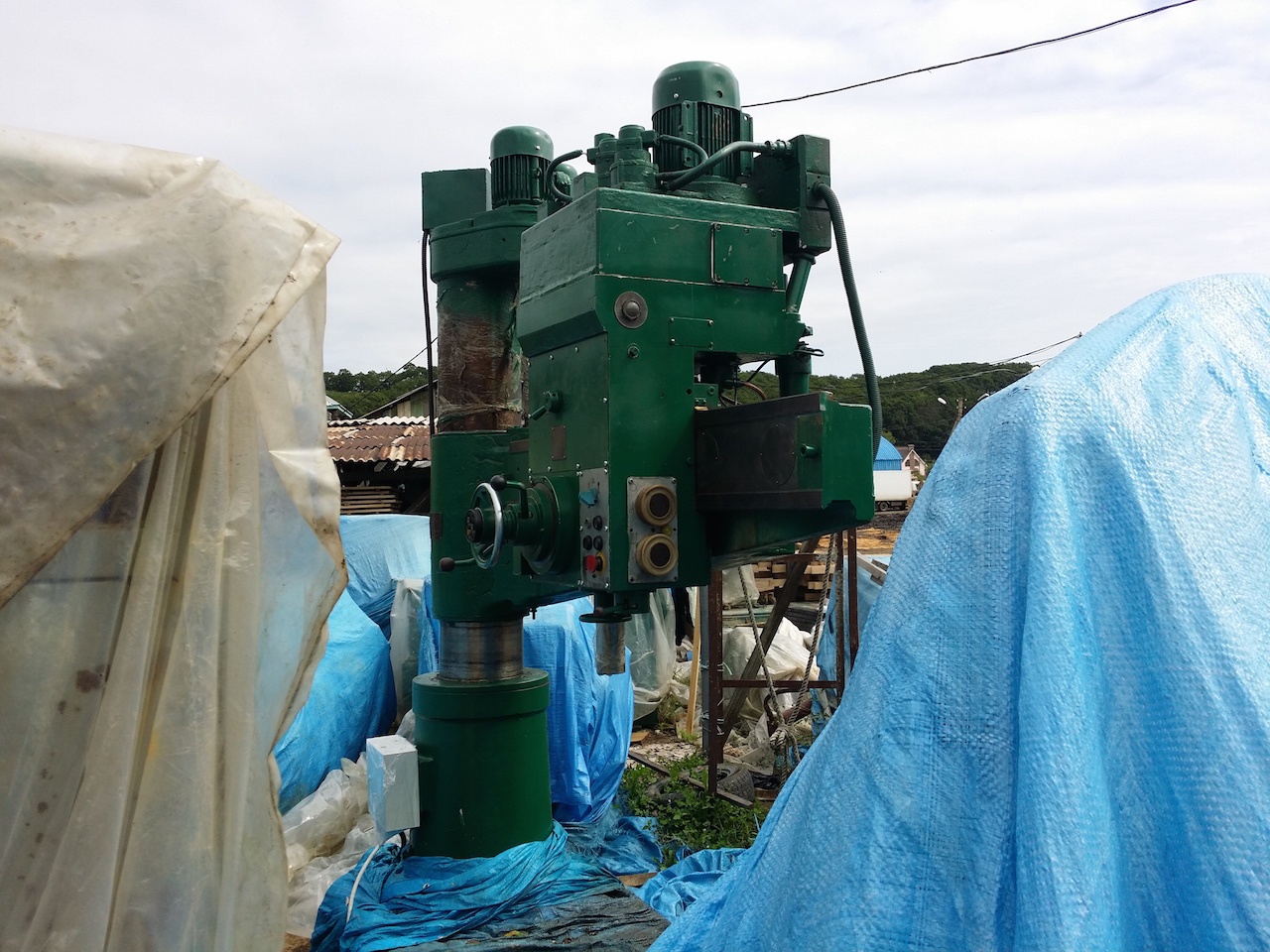

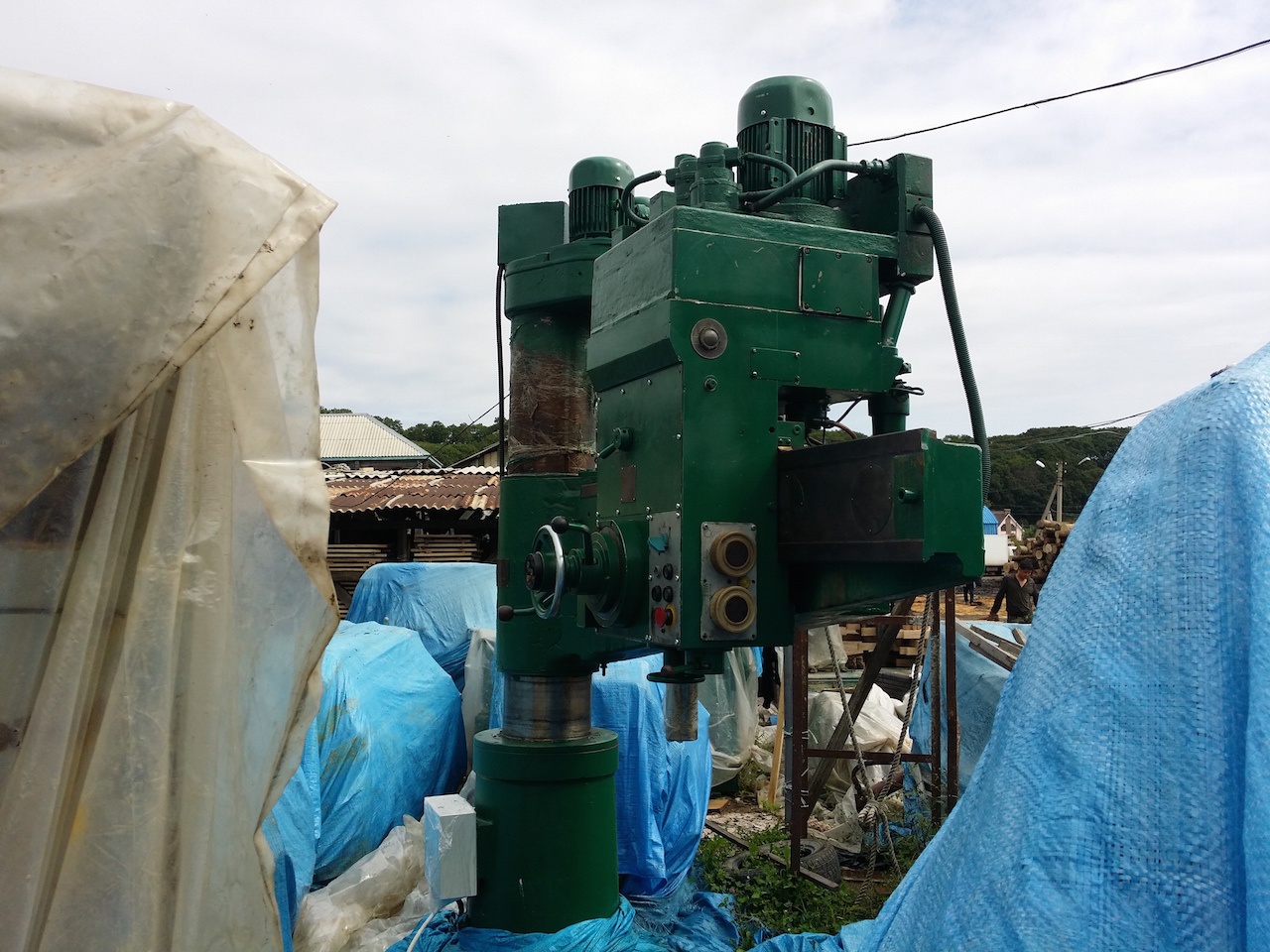

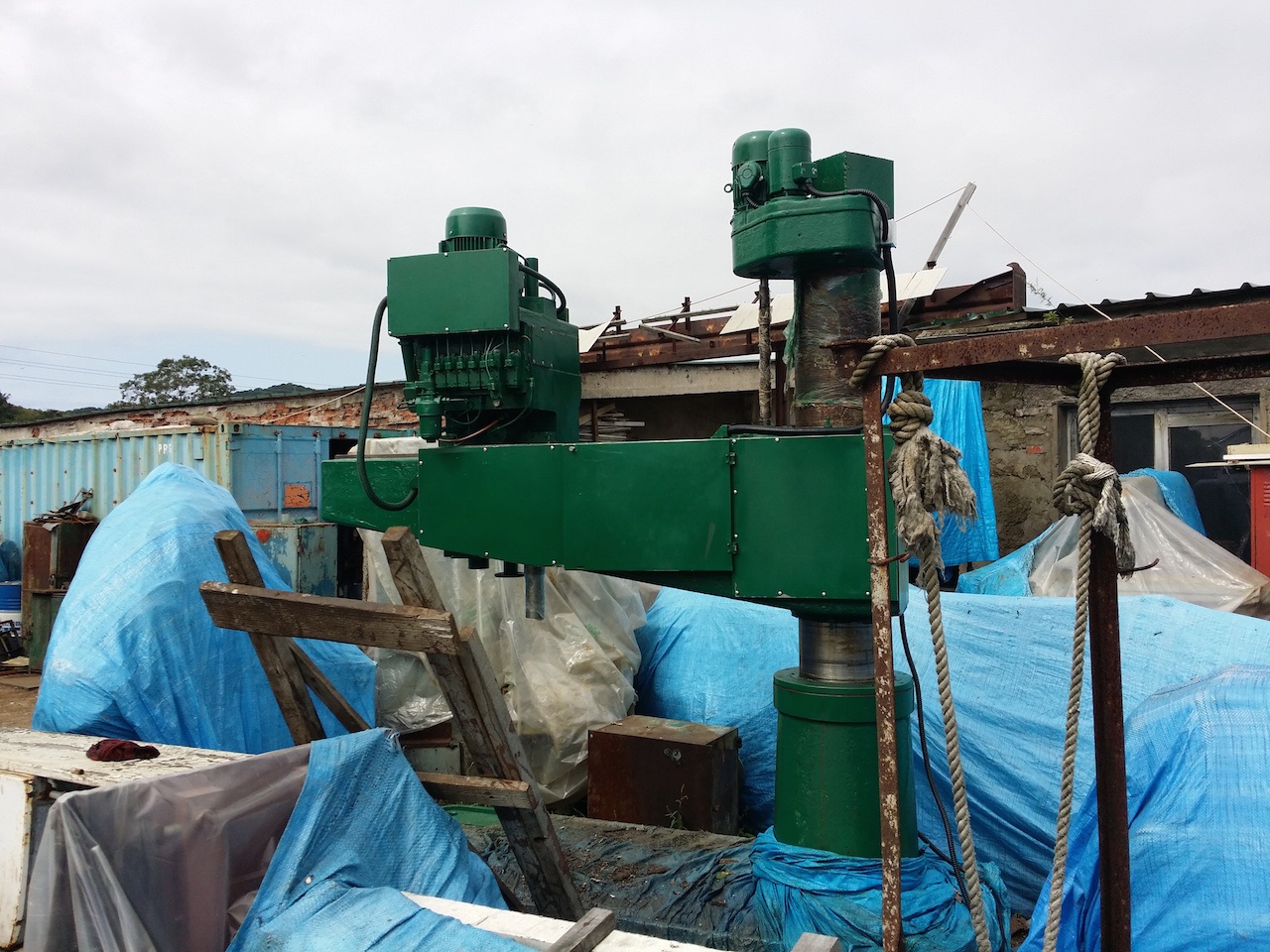

Продам Станок радиально сверлильный 2А554, Владивосток Б/У в Владивостоке
8 914 652 15 68
Детальное описание
Станки 2а554 применяются для сверления, рассверливания, зенкования, развертывания, нарезания резьбы; применяется в условиях единичного и серийного производства
Диаметр сверления в стали 45 по ГОСТ 1050-38, мм 50
Диаметр сверления в чугуне СЧ по ГОСТ 1412-89, мм 63
Условный диаметр нарезаемой резьбы в стали 45 по ГОСТ 1050-38 М52х5
Условный диаметр нарезаемой резьбы в чугуне СЧ по ГОСТ 1412-89 М54х4
Расстояние от оси шпинделя до направляющей колонны (вылет), мм
максимальное 1600
минимальное 375
Максимальная вес инструмента, устанавливаемого на станке, кг 15
Диаметр гильзы шпинделя, мм 90+0,02
Обозначение конца шпинделя по ГОСТ 24644-81 Морзе 5 АТ6
Расстояние от торца шпинделя до рабочей поверхности плиты, мм
максимальное 1600
минимальное 450
Перемещение шпинделя, мм
максимальное 400
на один оборот лимба 120
на одно деление лимба 1
Максимальное перемещение сверлильной головки по рукаву, мм 1225
Максимальное вертикальное перемещение рукава по колонне, мм 750
Максимальный угол поворота рукава вокруг оси колонны, град. 360
Скорость вертикального перемещения рукава, м/с (м/мин) 0,023 (1,4)
Скорость вращения отвода шпинделя, м/с (м/мин) 0,06 (3,5)
Диапазон частоты вращения шпинделя, мин-1 18....2000
Диапазон подачи шпинделя, мм/об 0,045...5,0
Число ступеней вращения шпинделя 24
Число ступеней рабочих подач 24
Максимальный крутящий момент на шпинделе, Н.м. 7100
Максимальное сила подачи, Н 20000
общая мощность установленных на станке электродвигателей, кВт 8,925
главного движения 5,5
перемещения рукава 2,2
гидрозажима колонны 0,55
насоса охлаждения 0,125
ускоренного отвода шпинделя 0,55
Точность по ГОСТ 8-82 Н
Габаритные размеры, мм
длина 2850
ширина 1030
высота 3430
Вес станка , кг 4700
И много других станков
