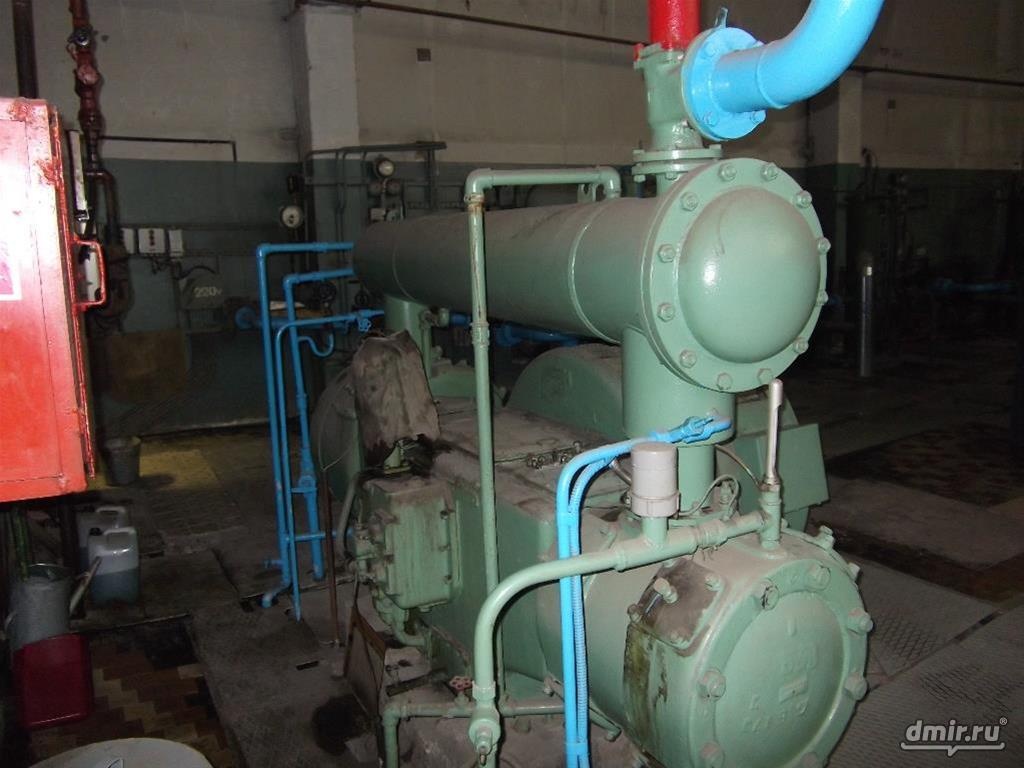

Компрессор 2ВМ4-27/9 - Продам в Запорожье

Компрессор 2ВМ4-27/9 компрессорная установка 2ВМ4-27/9 включает следующие основные узлы: базу, цилиндры, электродвигатель.

База компрессора 2ВМ4-27/9 2ВМ-4-27/9 состоит из унифицированных узлов кривошипно -шатунного механизма (коленчатого вала, шатуна, крейцкопфа), рамы, блока смазки механизма движения и лубрикатора.

Рама компрессора 2ВМ4-27/9 чугунная, литая, коробчатой формы, с внутренними ребрами усиления. В верхней части рамы предусмотрены плотно закрываемые крышками люки, обеспечивающие доступ к деталям механизма движения. Нижняя часть рамы служит резервуаром для масла.

Компрессор 2ВМ4-27/9 имеет цилиндры двойного действия разного диаметра. Всасывающий и нагнетательный клапаны закрепляются в гнездах нажимным стаканом и упорными болтами или нажимными шпильками с гайками. В состав компрессора 2ВМ4-27/9 входят: компрессор, газоохладители, системы охлаждения, автоматического управления и защиты.

Компрессор 2ВМ4-27/9 компрессорная установка 2ВМ4-27/9 – стационарный, поршневой, двухступенчатый, оппозитный, с водяным охлаждением, со смазкой цилиндров и сальников. Привод осуществляется от двухскоростного асинхронного электродвигателя, встроенного в раму компрессора 2ВМ4-27/9.

Система охлаждения компрессора 2ВМ4-27/9 – водяная, не замкнутая, с регулировочным вентилем. Газоохладители компрессора 2ВМ4-27/9 – цилиндрические кожухотрубные аппараты с продольным оребрением труб. По требованию заказчика компрессорная установка 2ВМ4-27/9 может быть изготовлена с замкнутой системой охлаждения.


Характеристики:

Сжимаемый газ воздух
Частота вращения вала электродвигателя, об/мин 750-375
Объемная производительность приведенная к условиям всасывания, куб/м в мин. 27-13,5
Давление атм. абс.: Начальное - Конечное атмосферное - 9
Мощность на валу компрессора, кВт. 144-72
Расход охлаждающей воды без концевого холодильника (расч.) л./мин. 130-70
Колличество масла, заливаемого в раму компрессора, л 100
Масса компрессора, кг 3920
Габаритные размеры установки, Д/Ш/В, мм 3000/1485/2100



Запасные части для компрессора 2ВМ4-27/9

База 304М-0-01сб
Электродвигатель А2К85/24УХЛ4
Блок охлаждения 067344.001
Клапан предохранительнй 2ст. КП20.00.00.000
Клапан предохранительнй 1ст. КП40.00.00.000 сб
Рама 104М-1-07
Подшипник 3528 ГОСТ 5721-75
Блок смазки в сб. 104М-5. 0сб
Станциция (лубрикатор) 31-04-2 УХЛ4
Цилиндр 1ст. в сб. 304 141. 007сб
Цилиндр 1ст. 731 228 003
Крышка цилиндра 1ст. 712 322.001
Цилиндр 2ст. в сб 304 141. 008сб
Цилиндр 2ст. 731 228. 002
Крышка цилиндра 2ст. 712 322.002
Вал коленчатый Э-4М-2.1
Шатун 204М-4.1.0 сб
Вкладыш ВК140-01/02
Втулка 304М-4.1.2
Болт шатуна 4М-4.2
Гайка шатуна 4М-4.3
Шток 1ст. 104М45.01.00.002.
Шток 2ст. 104М45.01.00.002.-01.
Гильза 1ст. 713642.001.
Гильза 2ст. 713642.002.
Поршень 1ст. 72.3595.011.
Поршень 2 ст. 723595.012
Гайка штока 758 411.001
Кольо поршневое У450х9
Кольцо поршневое У250х7
Крейцкопф 104М-3.1
Крейцкопф 304М-3.1
Палец крейцкопфа 104М-3.1.0 сб.
Палец крейцкопфа 204М-3.3
Серьга 751745.001 (01)
Сальник 305321.007 сб.
Корпус 713352.001.
Корпус 42-12 301111.002сб.
Фланец 42-12 711144.001.
Проставок 711642.003.
Проставок 71.3151.001.
Наконечник 71.1341.004.
Кольцо 71.1143.003.
Тарелка 71.1341.003
Кольцо 71.1641.002.
Кольцо маслосъемное 75.3616.002.
Манжета 754171.003
Штуцер 715553.002
Пружина 75.3513.001
