Детальное описание
Клапан обратный Н05.355 встроенный незамерзающий предназначен для перепуска рабочей среды из затрубья в рабочее пространство устьевого оборудования нефтяных, газовых и нагнетательных скважин. Устанавливается в линию затруба, либо на пересечении линии затруба и выкида. Запорный орган клапана выполнен из нержавеющей стали. Клапан Н05.355 предназначен для эксплуатации в климатических условиях УХЛ категории размещения 1 по ГОСТ 15150-69.

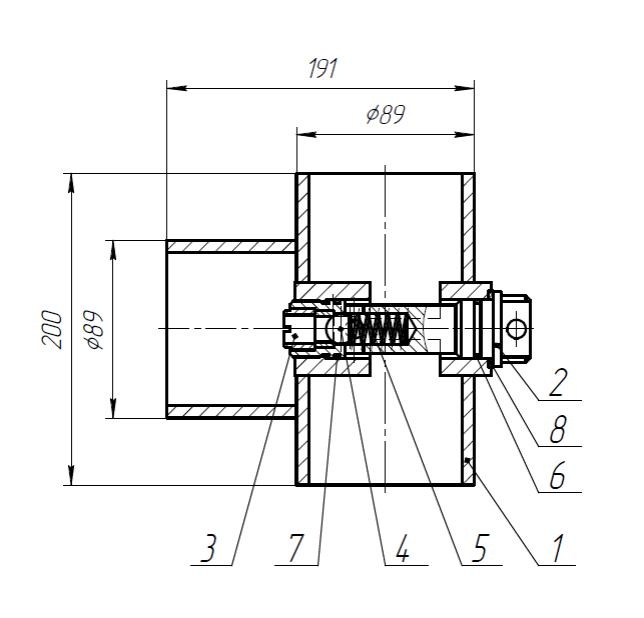

Рабочая среда нефть, вода, газ. Рабочая температура окружающей среды от -60°С до +40°С. Температура рабочей среды 120 ºС. Рабочее давление 21 Мпа. Давление срабатывания клапана 0,4…0,5Мпа. Присоединительные размеры под приварку по ГОСТ 16037-80. Клапан состоит из сварного корпуса 1, в бобышках которого расточено отверстие под установку непосредственно самого обратного клапана, состоящего из ввертыша 2, держателя седла 3, пары 4 «седло-шарик», клапанной пружины 5, уплотнительных колец 6;7 и прокладки 8.
n>пару «седло-шарик». Седло 3 закреплено в корпусе 1 с помощью держателя седла 4 и втулки 5. Шарик 6 поджимается упорной втулкой 7 через перепускную трубу 8, пружину 9 и центратор 10 к седлу 3 и имеет возможность перемещения в перепускной втулке 8, в стенках которой выполнены пазы, образующие совместно с проточкой в корпусе 1 лабиринтные каналы для протока жидкости. В верхней части корпуса установлена шламовая труба 11 с радиальными отверстиями для выхода жидкости в колонну НКТ. При работе насоса жидкость поступает под шарик 6 и, приподнимая его, проходит по лабиринту: пазы перепускной втулки 8, проточка корпуса 1, шламовую трубу 11 и выходит через радиальные отверстия шламовой трубы в колонну НКТ. Для защиты присоединительной резьбы при транспортировании и хранении в комплект механизма включены внутренние заглушки 12.
