Продам КСО 298 камера сборная одностороннего обслуживания в Владимире

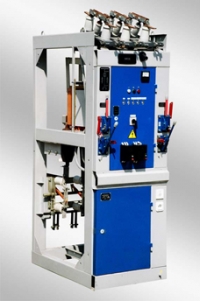

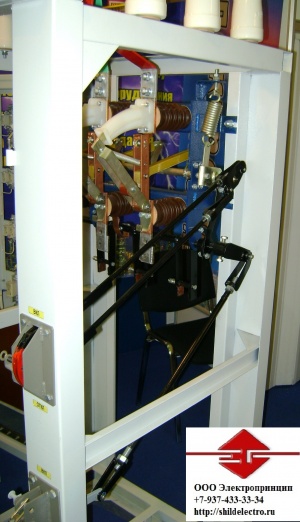

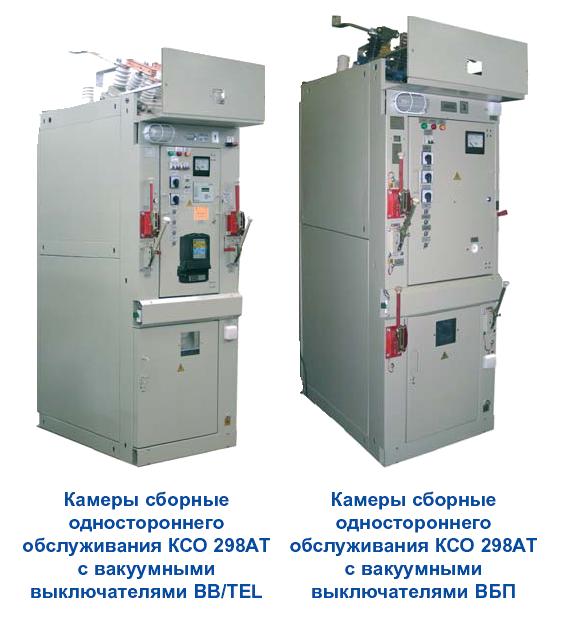

КСО 298 камера сборная одностороннего обслуживания, предназначена для работы в электрических установках трехфазного переменного тока частоты 50 и 60 Гц напряжением 6 и 10 кВ для системы с изолированной или заземленной через дугогасящий реактор нейтралью. Из камер КСО 298 собираются распределительные устройства, служащие для приема и распределения электроэнергии. Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер.
Номинальное напряжение, кВ 6; 10
Наибольшее рабочее напряжение, кВ 7,2; 12
Габаритные размеры, мм:
ширина 800 (1000)
глубина 1100
высота 2100 (2340) ±5
Схемы главных цепей камер КСО 298 по запросу

КСО 298 камера сборная одностороннего обслуживания, предназначена для работы в электрических установках трехфазного переменного тока частоты 50 и 60 Гц напряжением 6 и 10 кВ для системы с изолированной или заземленной через дугогасящий реактор нейтралью.  Из камер КСО 298 собираются распределительные устройства, служащие для приема и распределения электроэнергии. Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер.

Номинальное напряжение, кВ       6; 10

Наибольшее рабочее напряжение, кВ       7,2; 12

Номинальный ток главных цепей камер с вакуумным выключателем, А     630, 1000

Номинальный ток отключения камер с вакуумным выключателем, кА        12,5; 20

Ток термической стойкости камер с вакуумным выключателем (кратковременный ток), кА        20

Ток электродинамической стойкости камер с вакуумным выключателем, кА          52

Номинальный ток главных цепей камер с выключателем нагрузки, А          400; 600

Номинальный ток отключения камер с выключателем нагрузки, А   630

Ток термической стойкости камер с выключателем нагрузки (кратковременный ток), кА            20

Ток электродинамической стойкости камер с выключателем нагрузки, кА  51

Габаритные размеры, мм:

   ширина       800 (1000)

   глубина       1100

   высота         2100 (2340) ±5

Время протекания тока термической стойкости, с:

 для камер с вакуумным выключателем   3

 для камер с выключателем нагрузки       1

Номинальный ток трансформаторов тока, А      50; 75; 100; 150; 200;

 300; 400; 630; 800; 1000

Номинальный ток сборных шин, А          630; 1000

Номинальный ток шинных мостов, А      630; 1000

Номинальное напряжение вспомогательных цепей, В:

 - цепи защиты, управления и сигнализации постоянного и переменного тока, В   110, 220

 - цепи трансформаторов напряжения, В 100

 - цепи трансформаторов собственных нужд, В  220, 380

Цепи освещения

 - внутри камеры КСО 298, В        24

- снаружи камеры КСО 298, В       220

Ток плавкой вставки силового предохранителя, А        2; 3,2; 5; 8; 10; 16; 20;

31,5; 50; 80; 100; 160

Схемы главных цепей камер КСО 298  по запросу

т./ф.4922-305368 ;8-903-6471471
