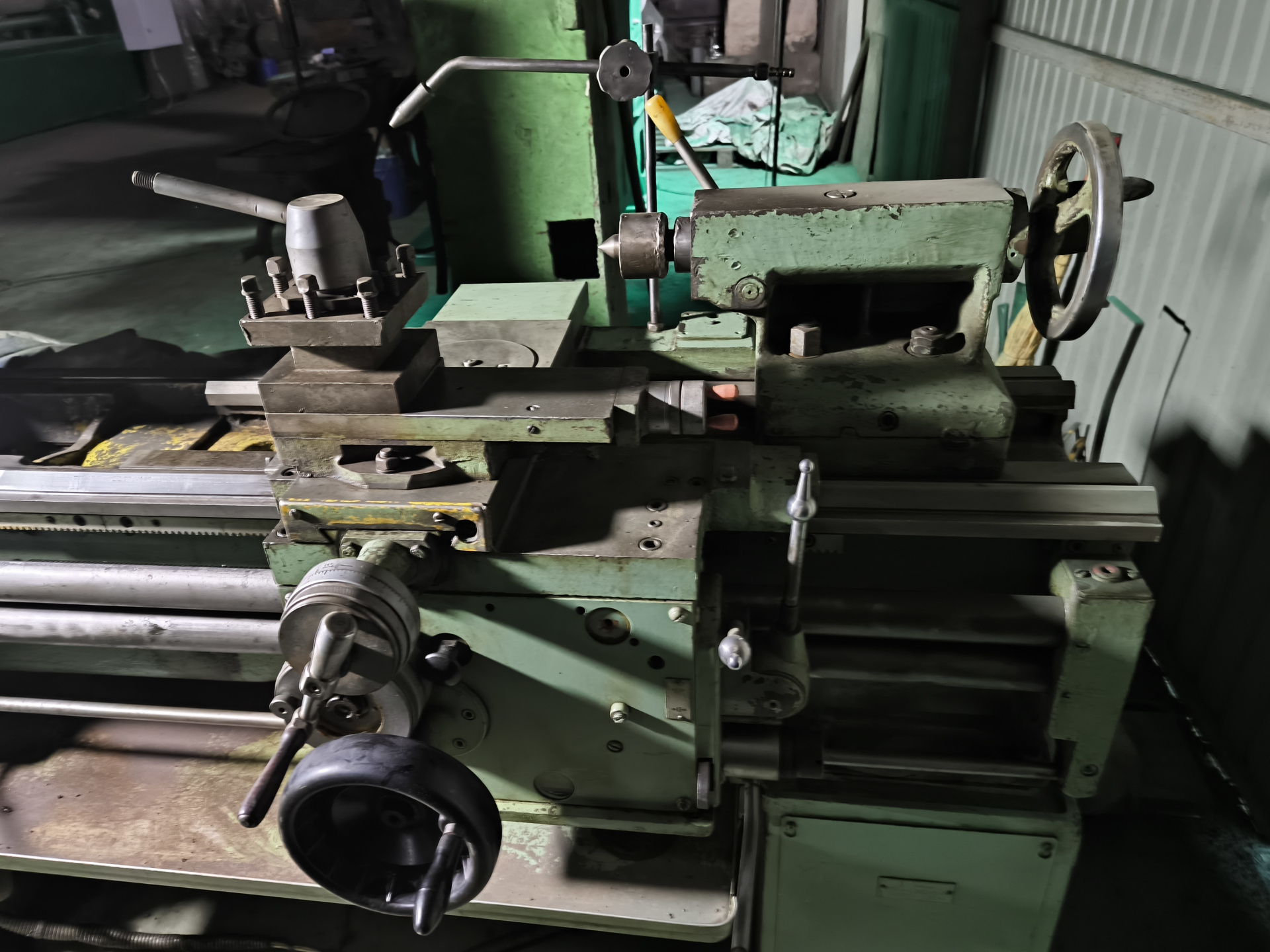

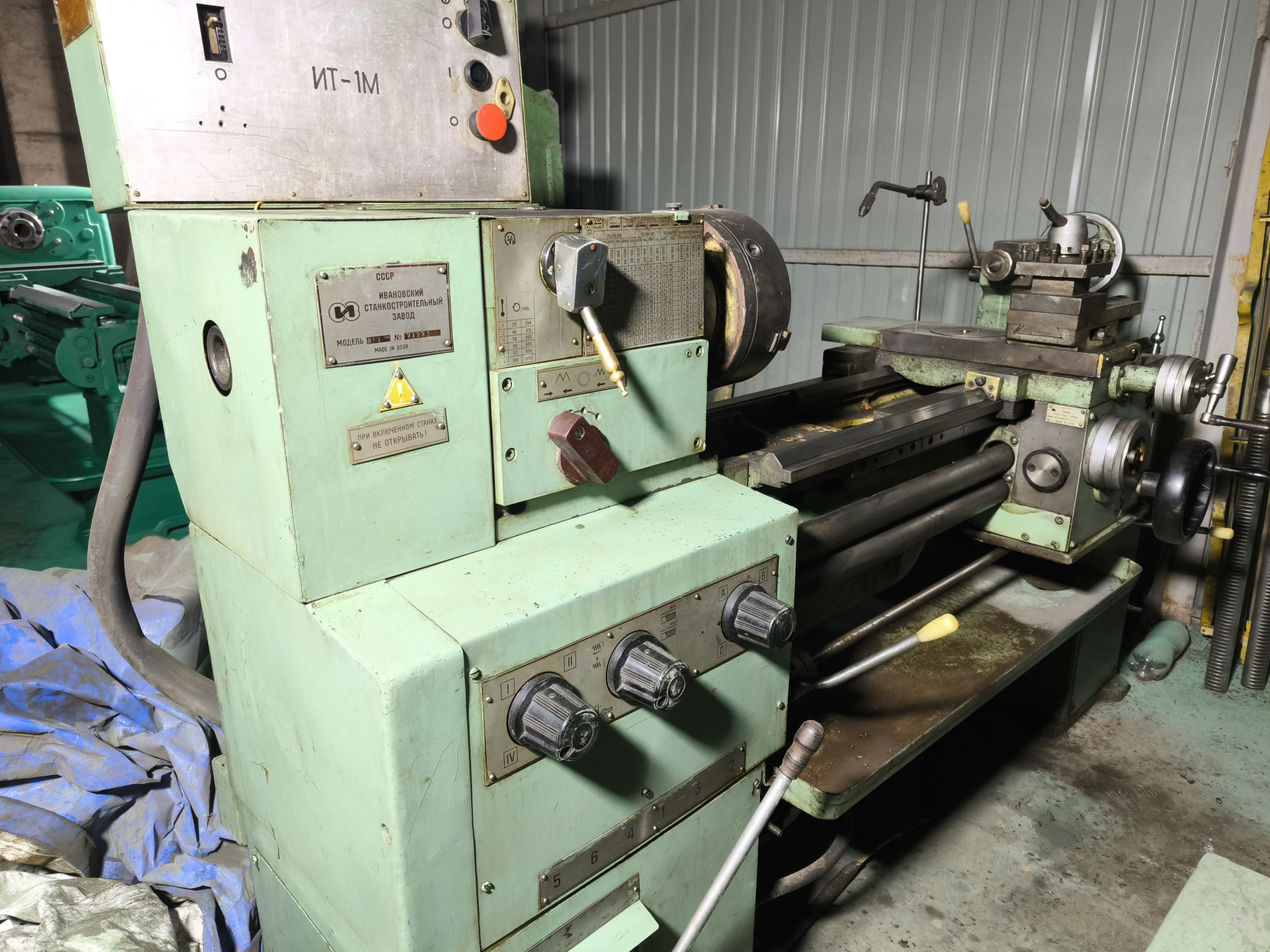

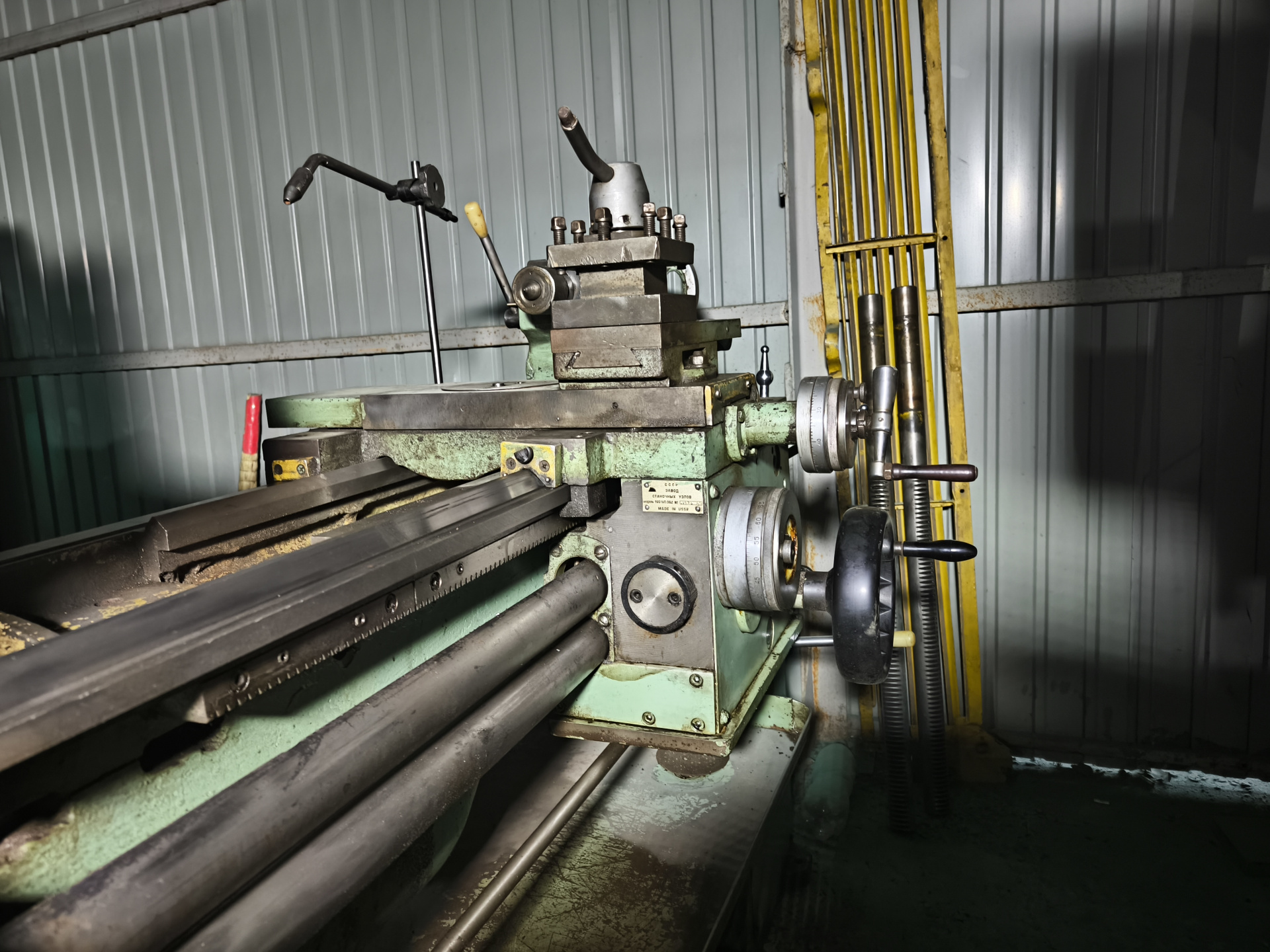

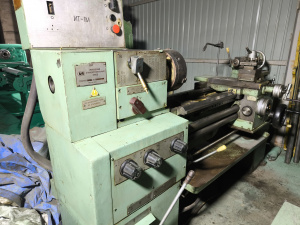

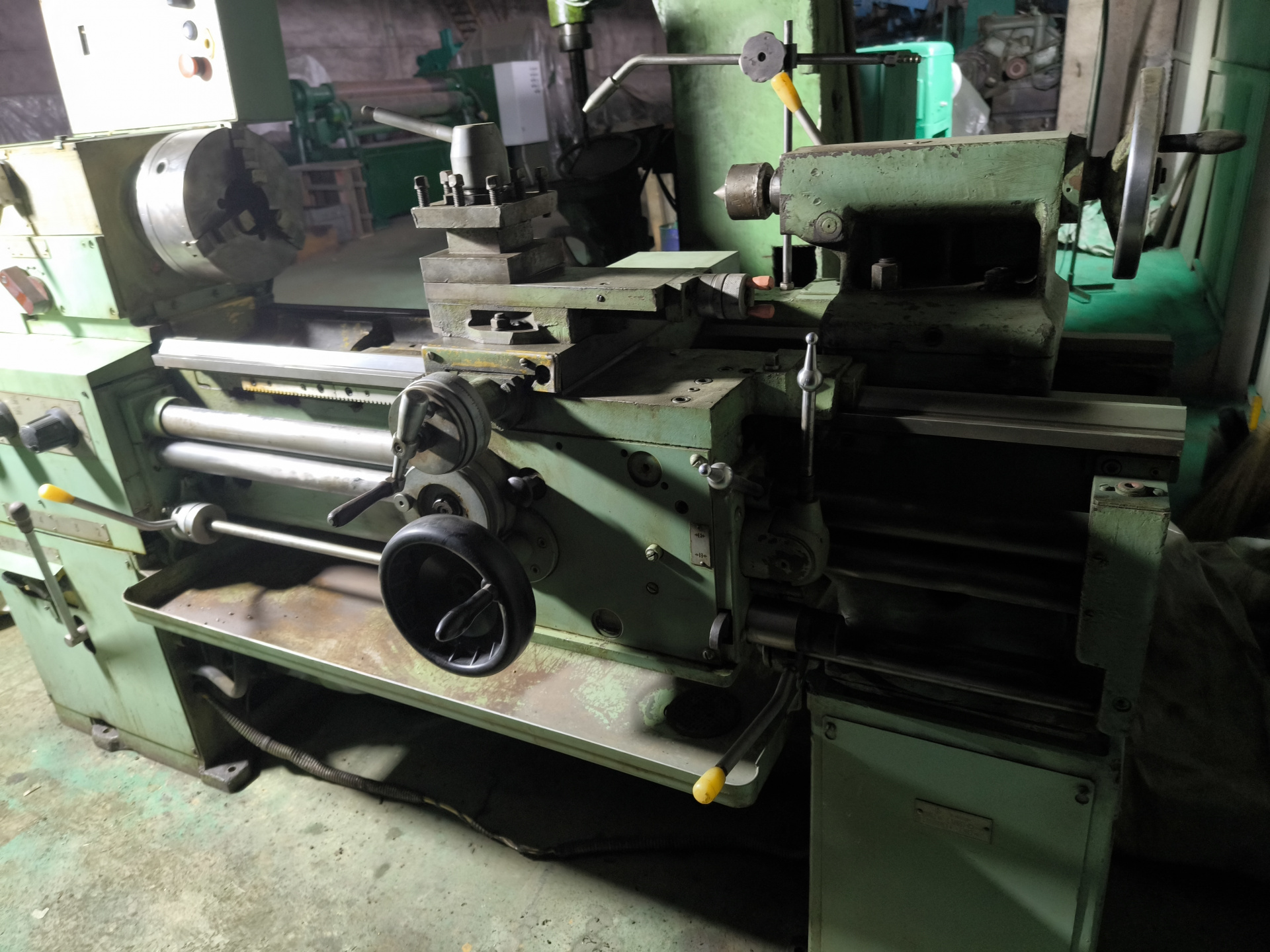

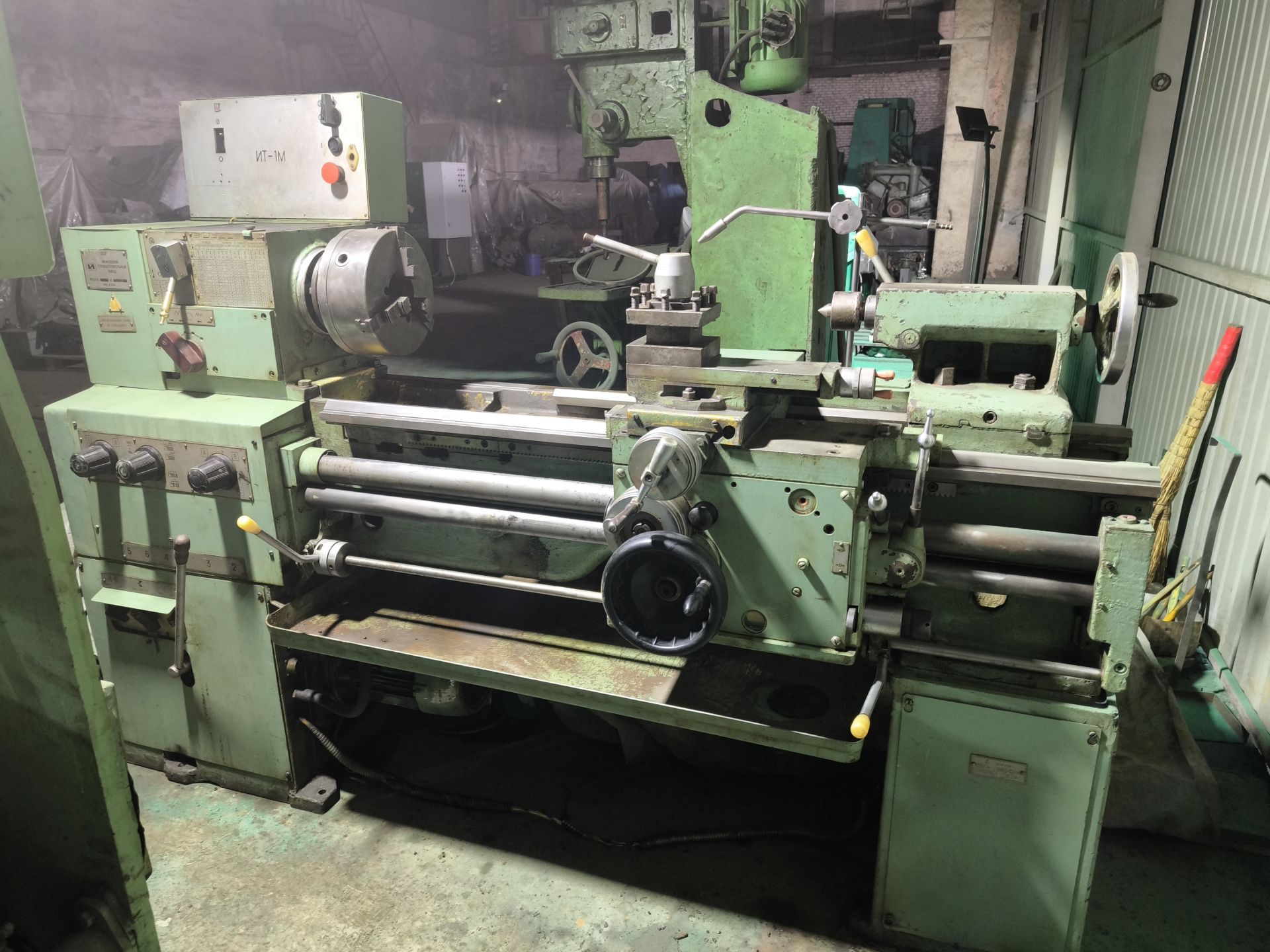

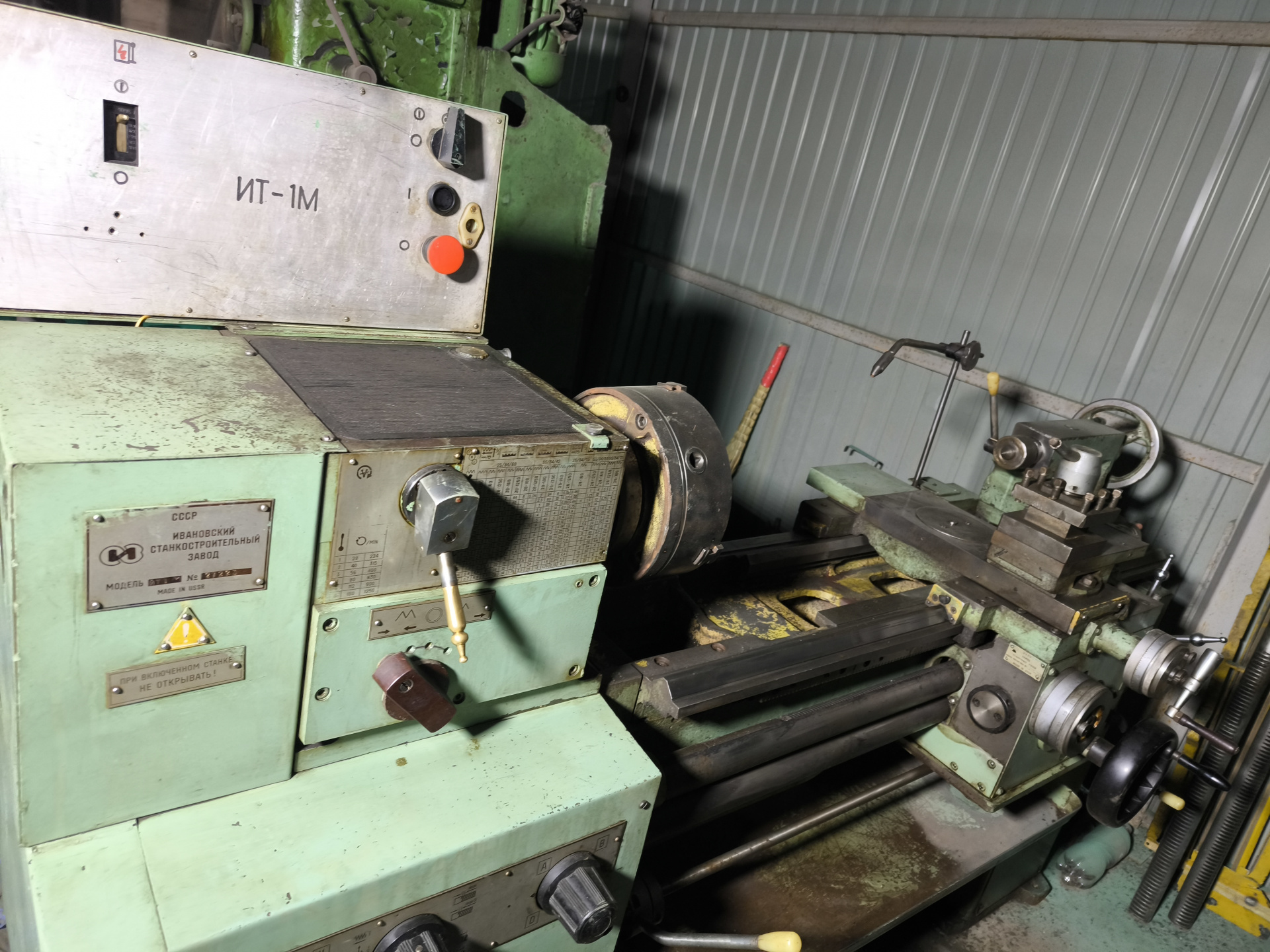

Станок токарно-винторезной ИТ 1М облегченного типа Б/У - Продам в Владивостоке

Станки в хорошем рабочем состоянии, проведена ревизия, продаю с проверкой в работе.

 Принцип работы и особенности конструкции станка ИТ-1М

Класс точности станков — Н по ГОСТ 8—82Е.

Станина станка литой конструкции, коробчатой формы с поперечными ребрами. Для возможности обработки изделий диаметром до 550 мм в станине имеется выемка со вставленным в нее мостиком.

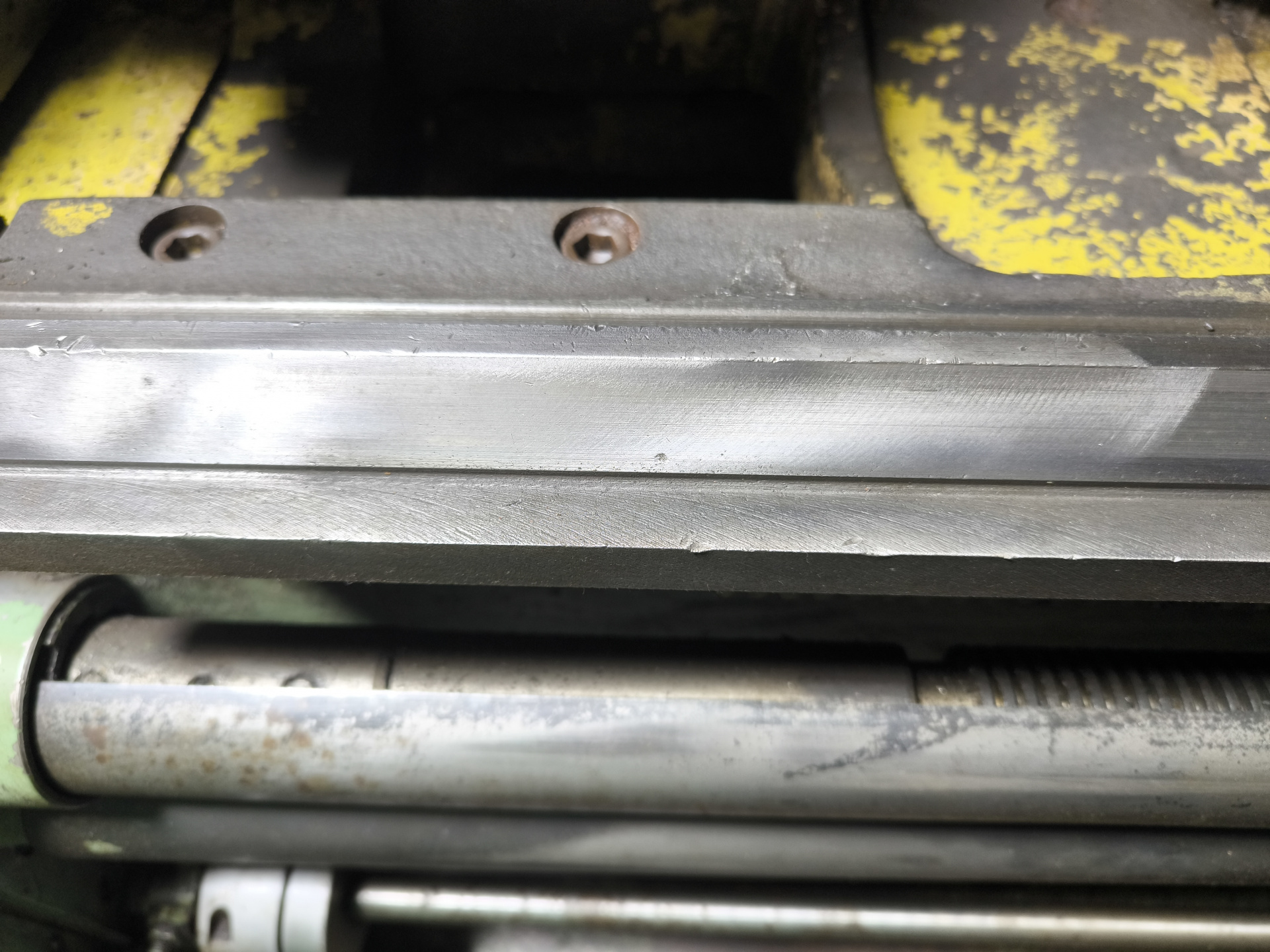

Две призматические и две плоские направляющие подвергнуты термообработке с последующей шлифовкой.

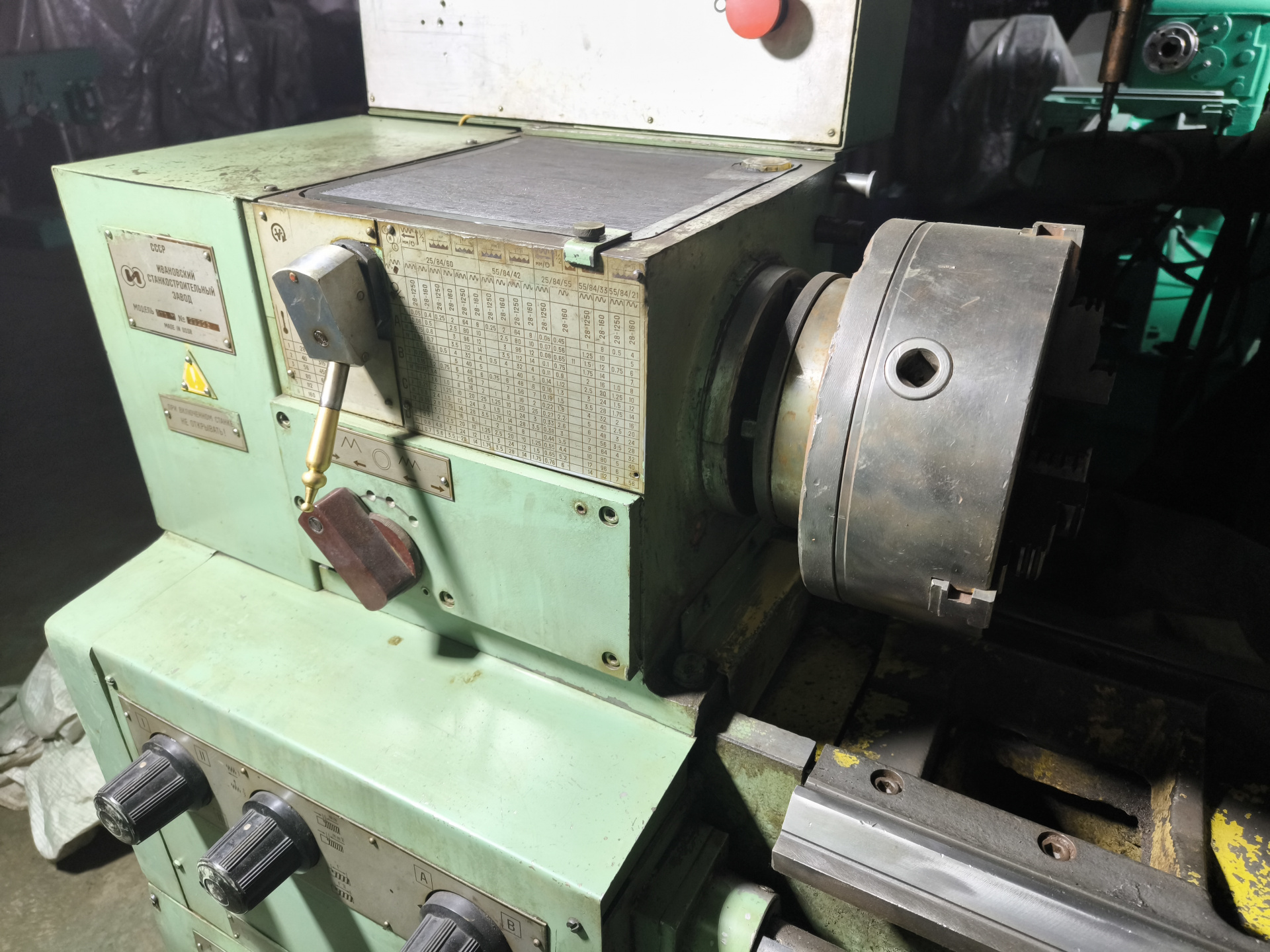

В передней бабке размещен шпиндельный узел, звено увеличения шага, реверс резьбы и подачи, а также привод движения сменных зубчатых колес и коробки подач.

В опорах шпинделя применены: в передней — двухрядный роликоподшипник с регулируемым радиальным зазором, в задней — радиальный шарикоподшипник.

Шпиндель имеет двенадцать частот вращения.

Для обточки конических поверхностей с малой конусностью корпус задней бабки смещается в поперечном направлении относительно оси станка в обе стороны по направляющему зубу.

Смазка станка производится с помощью плунжерного насоса, установленного на корпусе передней бабки.

Технические данные и характеристики станка ИТ-1М

Класс точности по ГОСТ 8-82 Н

Наибольший диаметр заготовки над станиной, мм 400

Наибольший диаметр заготовки над суппортом, мм 225

Наибольший диаметр заготовки над выемкой в станине, мм 550

Наибольшая длина заготовки (РМЦ), мм 1000

Диаметр сквозного отверстия в шпинделе, мм 38

Число ступеней частот прямого вращения шпинделя 12

Частота прямого вращения шпинделя, об/мин (скоростей шпинделя) 18..1250 (12)

Размер внутреннего конуса в шпинделе по ГОСТ 13214-67 Морзе 5

Конец шпинделя по ГОСТ 12593-72 6к

Торможение шпинделя есть

Наибольший поперечный ход суппорта, мм 235

Перемещение суппорта на одно деление лимба при поперечном движении, мм 0,05

Наибольший ход верхнего суппорта (резцовые салазки), мм 135

Перемещение резцовых салазок на одно деление лимба, мм 0,05

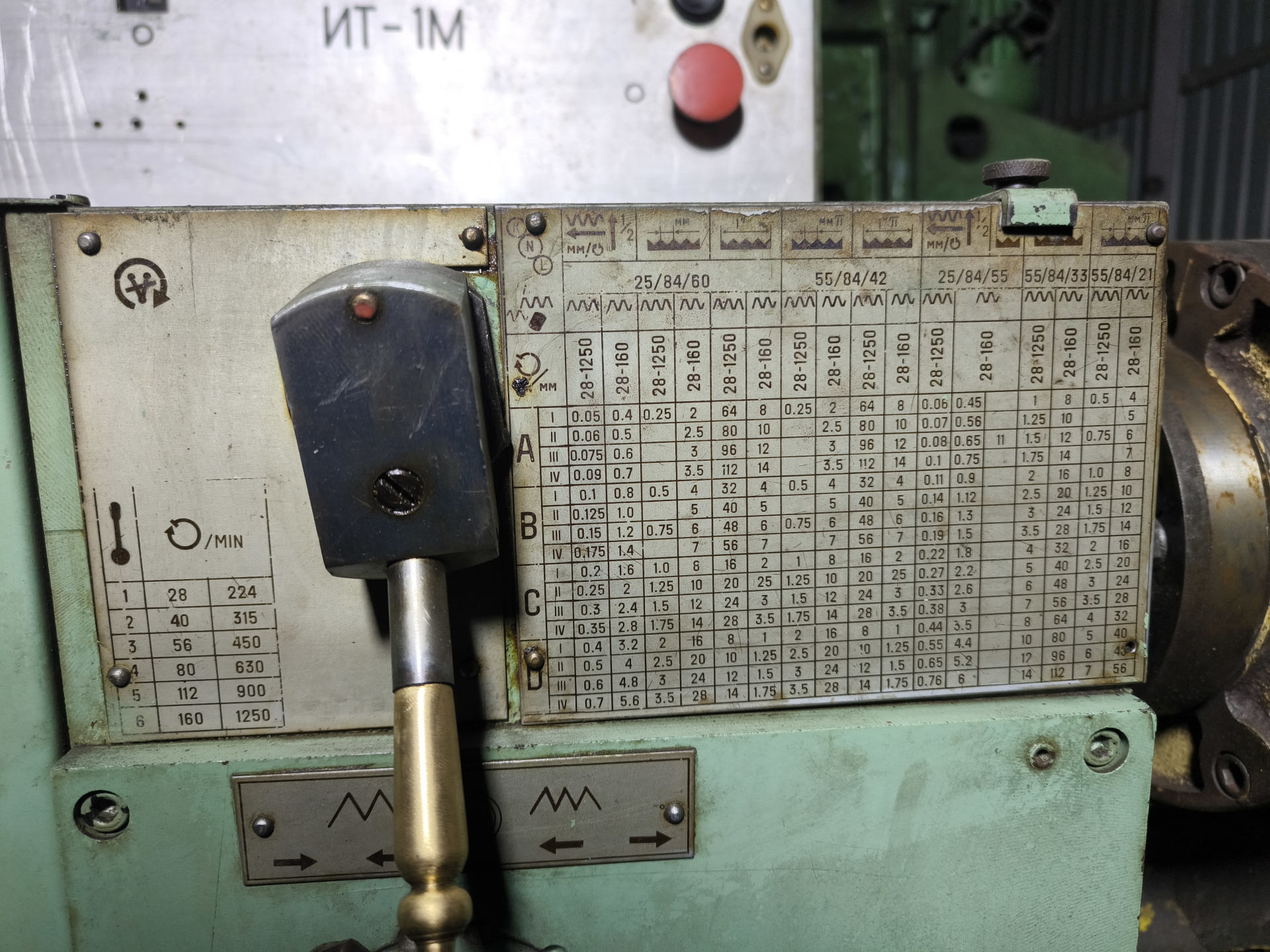

Число ступеней продольных подач 50

Пределы рабочих подач продольных, мм/об (число ступеней) 0,05..6 (50)

Число ступеней поперечных подач 50

Пределы рабочих подач поперечных, мм/об (число ступеней) 0,025..3 (50)

Скорость быстрых перемещений суппорта, м/мин нет

Пределы шагов нарезаемых резьб метрических, мм 0,25..112

Пределы шагов нарезаемых резьб дюймовых 56..1

Пределы шагов нарезаемых резьб модульных 0,25..56

Пределы шагов нарезаемых резьб питчевых 56..1

Защита от перегрузки при продольном движении есть

Блокировка рукояток от одновременного включения есть

Наибольшее перемещение пиноли, мм 90

Перемещение бабки поперек оси центров, мм ± 10

Внутренний конус, мм Морзе №4

Количество электродвигателей на станке 2

Электродвигатель главного привода М1, кВт 3

Габариты, мм 2165 х 960 х 1500

Масса, кг 1140

И много других станков.
