Устройство и принцип работы Сатуратора

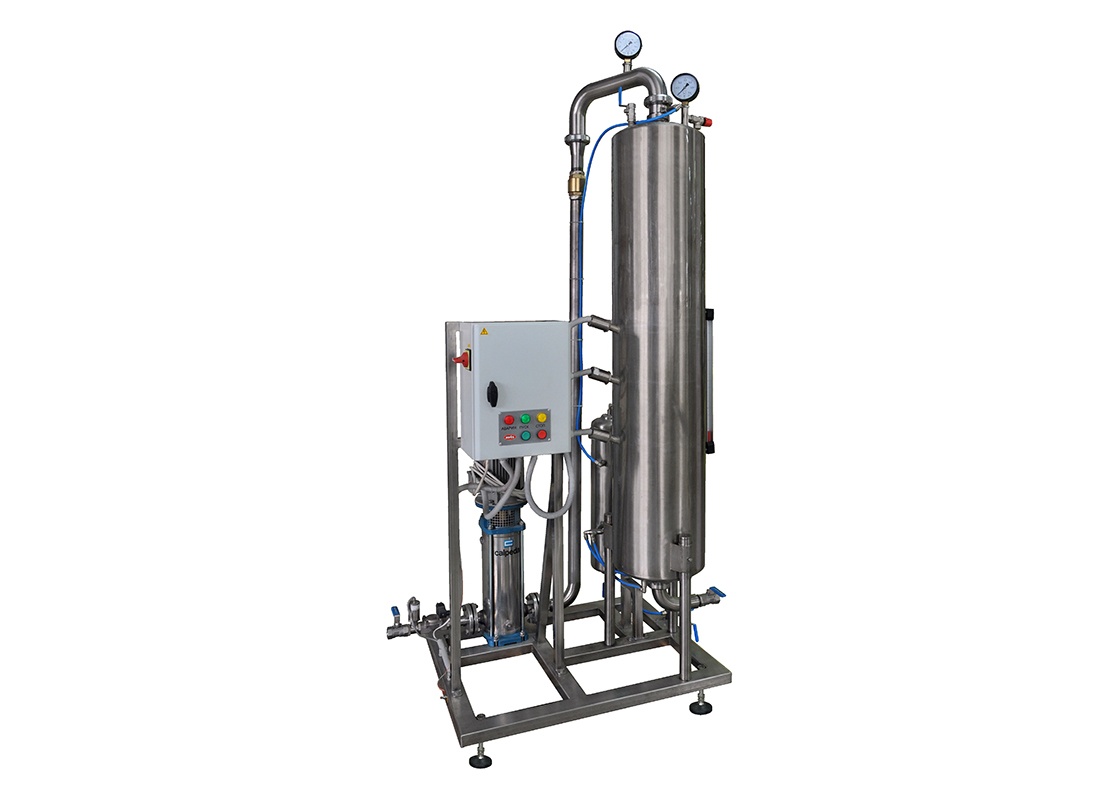

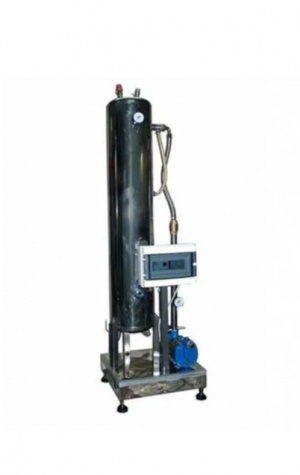

Сатуратор представляет собой стационарную установку, все узлы которой смонтированы на основании.
Основными узлами машины являются:

• колонка,

• агрегат электронасосный,

• электрооборудование.

Основание представляет собой рамную конструкцию на резьбовых опорах.

Колонка представляет собой цилиндрический сосуд со съемной крышкой.
На крышке установлен манометр и клапан предохранительный.
Внутри колонки, в средней ее части установлена решетка с конусом, на которую насыпаются фарфоровые кольца, которые служат для более полного использования поверхности воды, при насыщении ее углекислым газом.
Нижняя часть колонки является водосборником, где установлен указатель уровня жидкости, вмонтированы два датчика и имеется вентиль для подвода углекислого газа.
К днищу колонки подсоединен трубопровод с вентилем для отбора готового продукта и вентиль для отбора проб.
В верхней части колонки имеется вентиль сброса газо-воздушной смеси.
Водоструйный эжектор соединен трубопроводом, с насосом подачи воды и трубопроводом с колонкой.
Все трубопроводы съемные и подсоединены с помощью накидных гаек.

Насос подачи воды. (Описание насоса см. руководство по эксплуатации.)

Электрический датчик состоит из втулки, в центральное отверстие которой проходит шпилька.

На конце шпильки навернута бобышка, которая является электродом.

Вторым электродом является штуцер колонки, на которой навернут датчик.

Втулка выполнена из диэлектрического материала, уплотнение достигается за счет резиновых прокладок.

Работа электрического датчика основана на электропроводности питьевой воды. При спаде уровня воды электрическая цепь размыкается. Электроды датчика соединены с электрической схемой автоматического регулирования уровня жидкости в сатураторе.

Описание схемы электрической.
Автоматическое регулирование уровня воды необходимо для поддержания в заданных пределах уровня воды в нижней части колонки.
Колонка снабжена двумя датчиками уровня, расположенными по высоте, соответствующей верхнему и нижнему уровням воды.
Схема электрического регулятора уровня собрана на понижающем трансформаторе, выпрямительном мостике, реле, конденсаторе и гасящем сопротивлении.

Пуск сатуратора осуществляется путем включения пакетного выключателя и кнопки «Пуск», при этом включается промежуточное реле, подготавливая схему к работе.

При отсутствии в сатураторе воды, через нормально замкнутые контакты реле включается магнитный пускатель, который осуществляет пуск насоса подачи воды в сатуратор.
При достижении уровня воды верхнего датчика его электроды замыкаются водой, и включается реле, разрывая цепь питания катушки магнитного пускателя насос подачи воды отключается.

Включенное реле при понижении уровня воды в сатураторе (насос не работает) питается через свои нормально разомкнутые контакты и замкнутую цепь нижнего датчика.
При прохождении уровня воды через нижний датчик его электроды размыкаются, реле обеспечивается и своими нормально замкнутыми контактами включает магнитный пускатель. Включается насос подачи воды в сатуратор.
Таким образом, автоматическая система регулирования поддерживает уровень жидкости в сатураторе  между верхним и нижним датчиками.

Выключение сатуратора при временной его остановке осуществляется кнопкой «Стоп».

Остановка сатуратора на длительное время и в конце работы осуществляется кнопкой «Стоп» и отключением пакетного выключателя.

Защита электродвигателя осуществляется автоматическим выключателем.
Защита первичной и вторичной обмоток трансформатора осуществляется автоматическим автоматом.

Работа сатуратора осуществляется согласно технологической схеме.
Фильтрованная и охлажденная до температуры +5 +7 ⁰С вода забирается насосом по трубопроводу через эжектор и подается в верхнюю часть колонки.

Вода стекая по полым фарфоровым кольцам и конусу падает в нижнюю часть колонки. Углекислый газ подводится в нижнюю часть колонки через вентиль.

Первичное насыщение воды углекислым газом происходит в эжекторе куда по трубопроводу поступает углекислый газ из колонки.

Окончательное насыщение воды происходит в колонке при стекании воды по фарфоровым кольцам.

Отбор готового продукта производится через вентиль.

В колонке поддерживается давление 0,35+0,05 мПа и контролируется по манометру.

Предохранительный клапан, установленный на крышке колонки, открывается при давлении 0,46 мПа, в процессе работы сатуратора из воды выделяется воздух, который, являясь легче углекислого газа, собирается в верхней части колонки, образуя газовоздушную смесь.

Сброс газовоздушной смеси производится через вентиль.

Производительность, л/час, mах1200Рабочее давление, мПа (кгс/см2)0,4 (4)Температура поступающей воды, С+4 +7Насыщения СО2, весовых %0,6Потребление электроэнергии, кВт3,0длина мм1530ширина мм430высота мм1500Масса, кг.270
